2004年10月19日 Tue

「画塾」



目地材による耐火性能の差

梁と柱などの仕口部に目地が必要となる。
これまでの耐火目地材は不燃の材料同士の目地に対して有効である。
しかし、燃える集成材間の目地に使用した場合、有効か否かは証明されていない。
それで目地の試験をすることになった。
大臣認定で合格した梁に6ヶ所の目地を作り、代表的な6種類の目地材を
入れて試験した。


試験前の梁の全景   撮影 ベターリビング

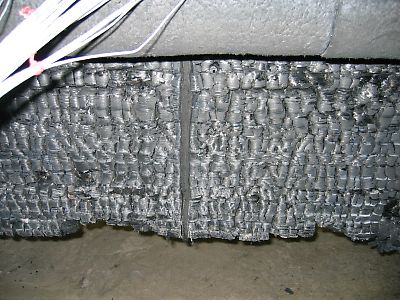

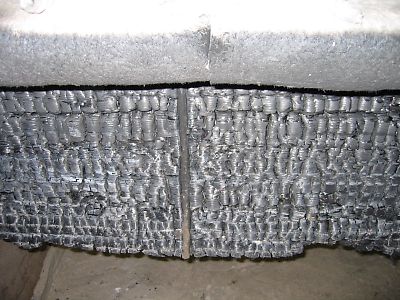

目地材はロックウール



目地材はセラミックファイバー

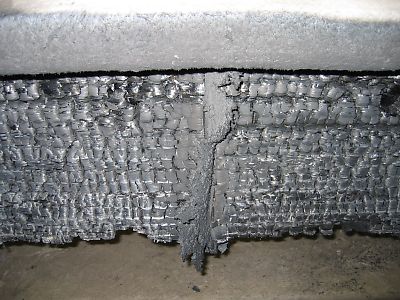

目地材はフィブロック



目地材はインツメックス

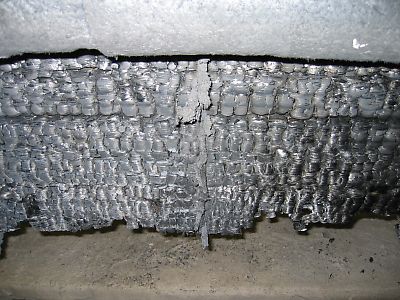

目地材はFKシート

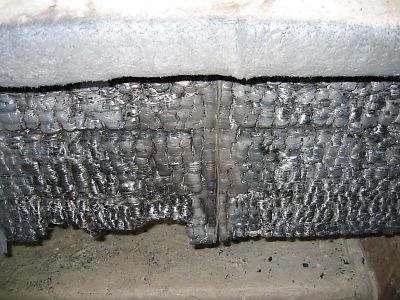

目地材はSKシート



ロックウール側からの全景
