2005年06月05日 Sun

「画塾」

スラブ留めPL取付
配筋
養生

現場員 1人
一藤工務店 型枠大工 2人 1F型枠マトメ

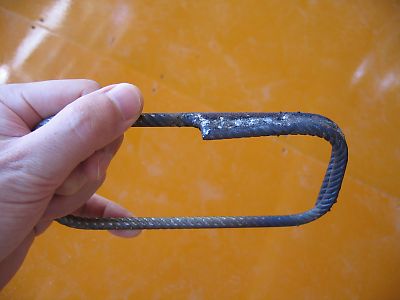

耐震壁下のスラブに入れる梁形のためのスタラップ。
梁筋配筋前に入れるので、重ねを溶接して強度を増す。



仮設の水平単管ブレース。施工のため邪魔になるぎりぎりまでおいておく。

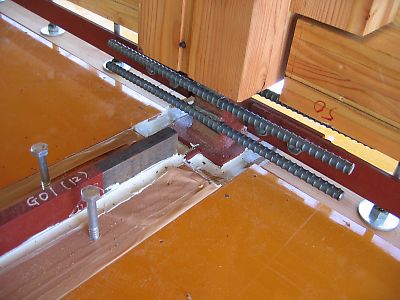

柱脚、梁端部の詳細。型枠の隙間からコンクリートが漏れないようにシールされる。

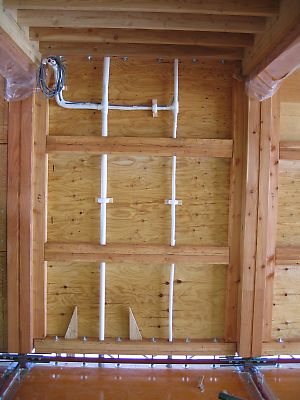

耐震壁内に電気や空調設備の配管のためのスリーブが開けられている。

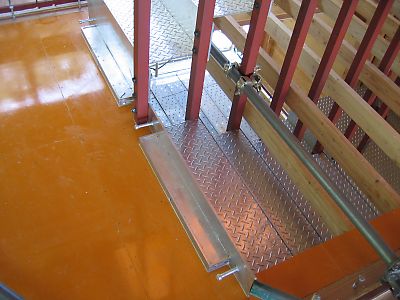

階段とスラブの取り合い



空調の冷媒管の配管。その後断熱材を入れてから最後
に手前側も構造用合板が張られて、耐震壁が完成する。

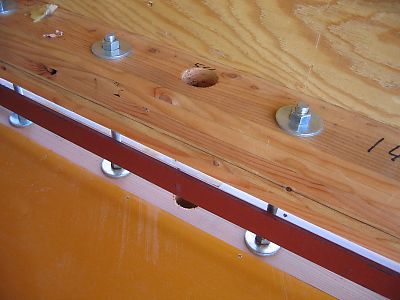

スラブ開口部のためのコンクリート留めプレート取付

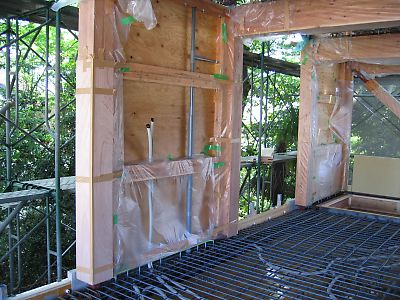

コンクリート打設のため養生された柱や耐震壁
