「金沢市内の住宅」

16:00-18:30
現場もなく建築の話題がないので『趣味の園芸』サイトになって
しまっていることを誠に申し訳なく思っています。
・・・なので、たまに建築の話題を。

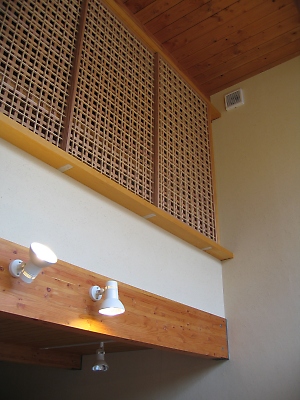

今日のリビング吹抜側の見上げ
水栽培の青シソ2株を届けに行ったついでにお茶してきた。
吹抜を見上げた時、設計時のヘマを思いだした。

二重格子の三枚引戸は引き込みにするために柱梁の構造面から
持ち出して取り付けられている。この建具敷居と中間梁の間の
腰壁で失敗したのだ。原因は単純でたまたまこの面の展開図を
描かなかったため。




04/23の状態

半柱が中間梁から上に立っているのだが二階の居室側はそのまま
見えてもいいが、吹抜側では建具の敷居から下の壁面が分割されて
邪魔に思える。

構造の負担をしていない半柱なのでこの部分は無くてもいいが、
骨組としてはこの方が明解な気がする。でも見る度に何となく
違和感があるので修正してもらうことにした。

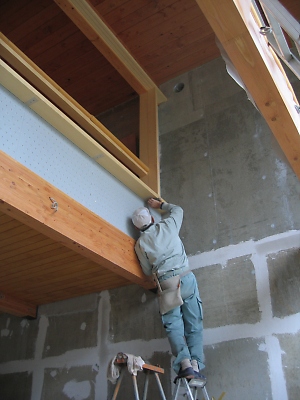

04/24の補修中

大工の根来氏にお願いして、ちりの15mm+ラスボード7mmの22mm分
だけ吹抜側の半柱を削ってラスボード補修をしてもらった。
直さなくても誰も気付かないだろうけど、やっぱりこれが正解
だったな。めでたし。めでたし。

教訓/図面は面倒くさがらずに全部描け
